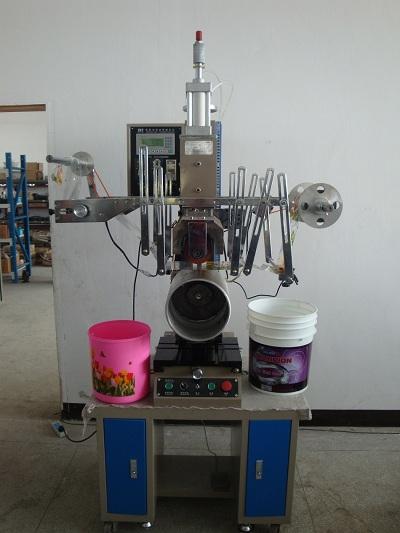

水桶轉印機300R化工桶轉印機
本機由機架、支柱、升降機構、可調工作臺、滾燙頭、卷箔機構、電氣控制系統等組成，現分述如下：
1、底架部分：底架為桌式鋼結構件、支承本機其他各部件。在工作場地確定位置后，裝上四個支撐，機器找平后鎖緊支撐螺母。
2、支柱部份：由裝在底座上的支柱及升降調節絲桿組成，轉動手輪即可帶動升降部件上下移動，以調整滾燙頭和承印物之間的合適距離。注意轉動手輪時，必須先松開支柱后面的三個螺栓，待定位后再鎖緊，以避免工作時滾燙頭上下晃動、下滑。
3、升降機構：是由裝在滑動座內的升降臂、鎖緊塊、滑動塊、上、下連接板、雙桿氣缸、限位桿等組成。升降臂上裝有雙桿氣缸，其活塞桿下部與法蘭塊連接，法蘭塊下端與上連接板連接。
4、滾燙部分（圓燙頭）：在升降機構連接板（16）、4根M16螺栓及六角螺母與矩形電熱罩連接，電熱罩前后設有兩個支承，用以支承燙印膠輥，罩內裝有電熱管，用來加熱燙印膠輥，電熱罩連接板的后側固定電機安裝板，由電機通過鏈輪帶動燙印膠輥旋轉，使膠輥加熱均勻。
6、可調工作臺 燙印面積 高度300ＭＭ 直經300ＭＭ 溫度0-250度可調
